工控网PLC论坛（bbs.gkong.com）程序案例分析之一 正反转点动问题

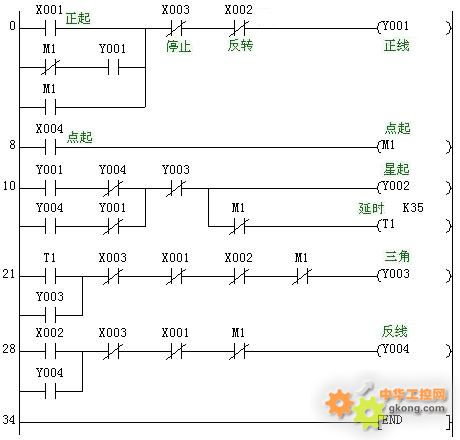

问题：如图，按下X004，M1动作，Y01动作，松开X04，Y01不停。
分析：该题在论坛上引起许多讨论，不少网友提出了各自的看法和解决方案。
这里通过运行程序来分析楼主的设计，同时分析各种修改方案。
楼主的设计。

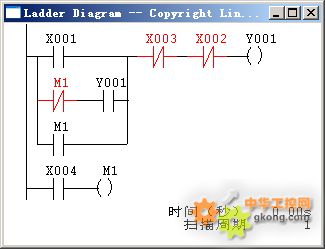

启动状态：
图中红色是通电元件，开始是Y001为黑色，表示输出为0。

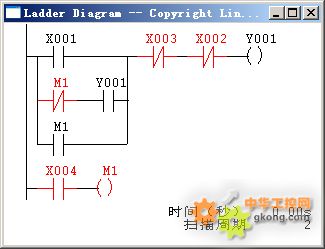

第二周期，X004按下，M1导通，但Y001依然为0：

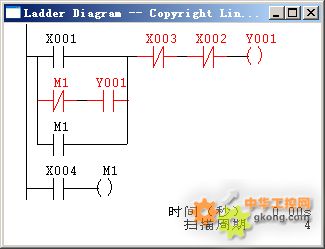

第三周期，X004放开，但由于上一次M1导通，所以Y001变为1，这表示用开关X004打开Y001的目的已经达到：

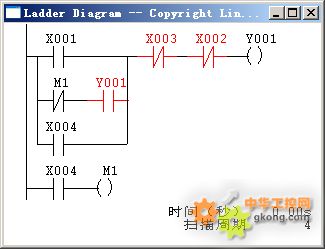

第四周期，按设计要求Y001应该关闭，但是由于中间红色通路的存在，Y001依然为1。
所以，问题出在中间通路的设计上面。

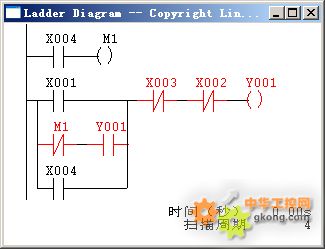

修改一。有网友提出把最后一个RUNG提到上面去。经过这一修改，在按下
X004的那一周期，Y001马上就能变成1：
但是放开X004之后，Y001依然不能关闭，问题出在中间的红色通路：
修改二：把第三行M1改成X004。
在X004按下的那个周期，Y001马上为1：
下一周期放开X004，Y001也变成0:
这个设计运行结果是正确的，但这不是一个很好的设计。比如，把最后一个一段提到前面之后，程序就错了，在X004放开之后，Y001继 续通电，原因是前面的问题没有得到彻底的解决：
修改三：18楼网友所做的修改是一个很好的设计，重写如下。在X004按下的时候，Y001=1：
放开后Y001=0：
